使用用途がひろがる 追加機能オプション：SW-AD1-1900（応用機能）

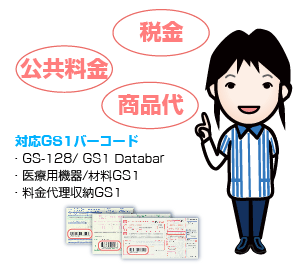

GS1フォーマットチェッカ
応用機能のひとつ、GSフォーマットチェッカを使えば、料金代理収納GS1バーコードにエンコードされたAIおよびデータが正しく構成されているかを簡単に確認できます。
これにより、印刷ミスによるレジでのトラブルを未然に防ぐことができます。
→他の応用機能はの詳細はこちら
漢字送信機能
QRコードなどに格納されている日本語をアプリケーションに漢字やカナを入力できます。
［USB（HID）/キーボードIF経由］

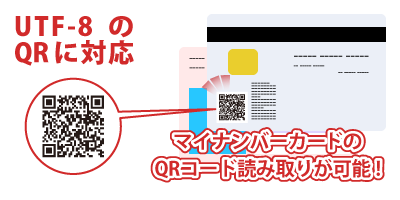

マイナンバーQRコード（UTF-8）にも対応！
（一般的なORコードは（S-JIS））
→他の応用機能はの詳細はこちら
GS1編集機能
識別子（AI）を検出し、フォーマット（4種）に沿って、カンマ区切りやTAB区切りなど付加してデータを送信します。
マイナンバーOCR チェックデジット検査
マイナンバー記載されているナンバーのチェックディジットを検査する機能。
データ照合機能
読み取ったデータを1対1照合して、結果を出力する機能。

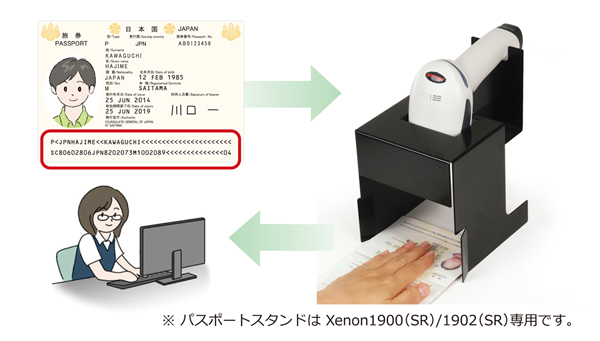

パスポートスタンド
「パスポートOCR」「パスポートスタンド」と「Xenon1900（SR）」により、低コストでパスポート読み取りシステム構築が可能です。
パスポートナンバーの読み取りに最適なスタンドです。
周辺の証明の映り込みを防ぐとともに、パスポートの読み取りにベストなポジションを得ることができます。 パスポート読み取りカウンター、免税店への導入にも最適です。
読取深度参考値
| HD(高分解能)モデル |
読取深度 |
| NW=0.127mm, コード39 |
8～76mm |
| NW=0.33mm, UPC |
15～124mm |
| NW=0.508mm, コード39 |
15～173mm |
| NW=0.170mm, PDF417 |
0～86mm |
| NW=0.254mm, DataMatrix |
0～84mm |
| NW=0.508mm, QR |
0～140mm |
| SR(標準レンジ)モデル |
読取深度 |
| NW=0.127mm, コード39 |
30～89mm |
| NW=0.33mm, UPC |
13～323mm |
| NW=0.508mm, コード39 |
15～411mm |
| NW=0.170mm, PDF417 |
18～140mm |
| NW=0.254mm, DataMatrix |
18～140mm |
| NW=0.508mm, QR |
0～262mm |
| ER(ロングレンジ)モデル |
読取深度 |
| NW=0.127mm, コード39 |
107～135mm |
| NW=0.33mm, UPC |
36～442mm |
| NW=0.508mm, コード39 |
30～561mm |
| NW=0.170mm, PDF417 |
84～206mm |
| NW=0.254mm, DataMatrix |
86～208mm |
| NW=0.508mm, QR |
5～394mm |
オプションスタンド

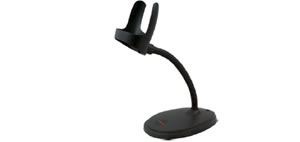

■ フレックスタイプ

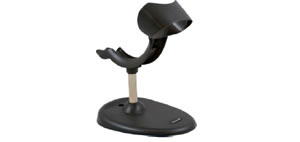

■ 固定タイプ
| 項目 |
仕様 |
| 読取コード |
バーコード
JAN/EAN/UPC, コード39, コーダバー(NW7), インターリーブド 25, コ-ド128, GS1-128, コード93,NEC 2/5 (COOP 2/5), GS1 DataBar, 他
二次元コード
QR, マイクロQR, PDF417, MicroPDF, Aztec, データマトリクス, マキシコード, EAN/UCC コンポジト, 郵便カスタマバーコード, 他
OCR フォント
書籍ISBN, OCR-A, OCR-B, 他 |
| 光学仕様 |
読取方式 |
CMOSエリアセンサー |
| 読取画素数 |
836(横) x 640(縦)ピクセル |
| イメージ出力 |
バイナリ, TIFF, JPEG |
| 照明LED |
617nm +/-18nm (赤色), 0.339mW |
シンボル
コントラスト |
グレード1.0 (20%以上) |
| 走査角度 |
HD |
水平41.4°x垂直32.2° |
| SR |
水平42.4°x 垂直33° |
| ER |
水平31.6°x 垂直24.4° |
| 分解能 |
HD |
1D 0.076mm,
2D 0.127mm |
| SR |
1D 0.127mm,
2D 0.170mm |
| ER |
1D 0.127mm,
2D 0.191mm |
| (*)
1D=コード39,
2D=データマトリクス |
| ピッチ/スキュー角 |
45°/65° |
| 移動読取 |
610cm/sec @ UPC100% |
| インターフェイス |
USB キーボード(HID) I/F
USB バーチャルCOM I/F
DOS/V キーボード I/F
RS232C I/F |
| 電源 |
供給電圧 |
DC4V ～ DC5.5V |
| 消費電流 |
90mA @DC5V
(待機, 0.45W)
450mA @DC5V
(動作, 2.3W) |
| 電源ノイズ |
100mV p-p max
10～100KHz |
| 温度 |
動作温度 0℃ ～ +50℃
保管温度 -40℃ ～ +70℃ |
| 湿度 |
0% ～ 95% 結露無し |
| 耐外乱光 |
0 ～ 100,000 lx (直射日光と同等) |
| 耐落下 |
耐落下 1.8m の高さからコンクリート床面へ50 回
自然落下後、動作に支障なし |
| 耐振動 |
5G Peak 22～300Hz |
| ESD |
保護15KV 気中放電後正常動作 |
| 外形寸法 |
104.1(L) x 160(H) x 71.1(W) mm |
| 重量 |
約147.42g(ケーブルを除く) |
| 保護特級 |
IP41 |
| 保証期間 |
5 年間 |

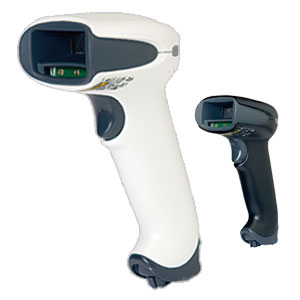

Xenon 1900 超高速エリアイメージャ＜販売終了＞
| 型番 |
仕様 |
1900h□-U(*1)(*3)
 |
超高速エリアイメージャ, ホワイト, 抗菌, USB I/F |
1900h□-K(*3)
|
超高速エリアイメージャ, ホワイト, 抗菌, キーボードI/F |
1900h□-R(*2)(*3)
|
超高速エリアイメージャ, ホワイト, 抗菌, RS232C I/F |
1900g□-U(*1)(*3)
|
超高速エリアイメージャ, アイボリー, USB I/F |
1900g□-K(*3)
|
超高速エリアイメージャ, アイボリー, キーボードI/F |
1900g□-R(*2)(*3)
|
超高速エリアイメージャ, アイボリー, RS232C I/F |
1900g□B-U(*1)(*3)
案件対応 |
超高速エリアイメージャ, ブラック, USB I/F |
1900g□B-K(*3)
案件対応 |
超高速エリアイメージャ, ブラック, キーボードI/F |
1900g□B-R(*2)(*3)
案件対応 |
超高速エリアイメージャ, ブラック, RS232C I/F |
オプション
| 型番 |
仕様 |
1900STD-08
|
スタンド, グレー高さ8cm 固定タイプ |
1900STD-15
|
スタンド, グレー, 高さ15cm, 固定タイプ |
1900STD-FX22
|
スタンド, ブラック, 高さ22cm, フレックスネックタイプ |
1900STD-PASS
|
190x用パスポートスタンド |
| 1900HOLDER |
壁掛ホルダーキット, ネジ付 |
| SW-OCR-1900（*4） |
OCR読取機能追加ライセンス, Xenon 1900/1902 |
| SW-AD1-1900（*5）（*6） |
漢字送信/GS1編集/GS1フォーマットチェッカ/照合機能追加/マイナンバーOCRチェックデジット検査 |
| SM-OCR（*5）（*6） |
Solomon OCRデコーダ(賞味期限モード/汎用モード) |
| SM-DPM（*5）（*6） |
Solomon DPMデコーダ |
46-00525
|
ACアダプタ, DC5V出力, MS/IS/190x |
| AR-01 |
ローアングル照明型アタッチメント |
| AR-02 |
同軸照明型アッタチメント |
| (*1) |
USBキーボードとUSBバーチャルCOMインターフェイスに対応しています。いずれもWINDOWS 2000/XP/Vista/7 32&64で動作します。 |
| (*2) |
別売のACアダプタが必要です。Dsub9コネクタの9番ピンより電源供給することも可能です。 |
| (*3) |
□には、各モデルを表す2文字のアルファベットが入ります。
HD : 高分解能モデル 例) 1900hHD-U, 1900gHD-U, etc
SR : 標準レンジモデル 例) 1900hSR U 1900gSR U etc
ER : ロングレンジモデル 例) 1900gER-U, etc (1900hには、ERの設定はありません) |
| (*4) |
1900本体と同時発注をお願いします。シリアル番号情報が必要です。 |
| (*5) |
1900本体と同時発注をお願いします。OCRに関する機能は「OCR読取機能追加ライセンス」が必要です。 |
| (*6) |
Solomonデコーダ（SM-OCR/SM-DPM）、応用機能（SW-AD1-1900）は共存はできません。 |
| (**) |
メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
ダウンロード：ドキュメント
| （*1） |
Honeywell社からのダウンロードになります。 |
※ 改良の為、予告無く外観・仕様を変更する場合があります。
|
