FEATURES
特長

8670 Wireless Ring Scanner 特徴
手ブレに強い、優れたスキャン性能 移動読み取り 584cm/秒

手ブレに強い、優れたスキャン性能 移動読み取り 584cm/秒

移動読み取り584cm/秒(UPC100% 読み取り距離10cm)の高速スキャンで、手ブレを気にせず素早い業務をサポートします。
また、大きめのトリガーボタンの採用により、手袋のままでも快適な操作が行えます。

バイブレーション機能

バイブレーション機能

倉庫などの音の聞こえにくい環境でも確実な操作が行えるバイブレーション機能を搭載しています。

左右兼用設計 作業者の利き手に合わせて簡単切り替え

左右兼用設計 作業者の利き手に合わせて簡単切り替え

リングスキャナは右手/左手兼用で設計されています。トリガースイッチを回転させることで、その場で簡単に左右の切り替えが行えます。
女性の作業者にもフィットする小型リングもご用意しております。

文字を読み取る|ソロモンOCRR

文字を読み取る ソロモンOCR

独自開発の文字検出と文字判定アルゴリズムで、高速・高精度にバーコードスキャナ単体でのOCR読み取りが可能です。

日付の読み取りに特化した賞味期限モードと任意の書式を設定できる汎用モードから設定をお選びいただけます。
賞味期限モードでは、ダンボールに印字された品質が低い印字条件でも粘り強く読み取ることができます。
汎用モードでは、複数段設定により、最大5段までの文字列を一括で読み取ることが可能です。

モバイル端末一体型オプション

モバイル端末一体型オプション

Dolphin75eのアームバンドオプションとしてもご利用いただけます。

あらゆるシンボルを360°全方向読み取り

あらゆるシンボルを360°全方向読み取り

高性能バーコードスキャナ搭載により、1次元・2次元シンボルを360°全方向からスムーズに読み取ります。
低品質・ダメージバーコードの読み取りも可能です。

かんたん接続のHoneywell専用アクセスポイント

かんたん接続のHoneywell専用アクセスポイント

Honeywell専用小型Bluetoothアクセスポイント(オプション)を使用することで最大7台のリングスキャナと接続することができます。環境セットアップも必要なく、アクセスポイントに接続されたUSBケーブルをUSBポートに差し込みリングスキャナでバーコードを読み取るだけのかんたん設定でご利用いただけます。

SPECIFICATION
製品仕様

読み取りシンボル

二次元コード(QRなど)
Aztec Code, Han Xin Code, Codablock A/F, Code 49, Data Matrix, GS1 Composite/DataBar Omnidirectional, MaxiCode, PDF417, MicroPDF417,QR Code, Micro QR code など
一次元コード(バーコード)
Codabar, Code 11, Code 128, Code 32, Code 39, Code93/93i, EAN 13/8, GS1 DataBar/Limited/Expanded/128, Interleaved 2of5, MSI, UPC-A/E など
郵便コード
Australian Post, British Post, Canadian Post, China Post, InfoMail, Japanese Post, Korea Post など

読取深度参考値

シンボル ニア ファー
0.127mm Code39 54mm 153mm
0.254mm Code39 18mm 328mm
0.33mm UPC-A 36mm 409mm
0.170mm PDF417 36mm 175mm
0.254mm DataMatrix 43mm 193mm

※シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。

仕様表

性能

照明LED 白色LED,  エイミング 650nm 高視認性 赤色レーザー Class2
イメージセンサー 844 x 640 画素  エリアイメージャー
分解能 0.127mm(Code39), 0.69mm(DataMatrix)
最小シンボルコントラスト 20%
スキュー角 ±60°
ピッチ角 ±45°
スキャン角度 360°
移動読み取り 584cm/秒(UPC100% 読み取り距離10cm)

ワイヤレス仕様

周波数 2.4~2.5GHz(ISMバンド) 周波数ホッピング Bluetooth Ver2.1 Class2
通信仕様 SPP/HID
データ転送速度 1Mbit/秒

バッテリー

バッテリー 3.7V 750mAh リチウムイオンバッテリー
スキャン回数 6,500回(1スキャン/4秒)
想定稼働時間 10時間(8スキャン/1分), 7時間(15スキャン/1分)
想定充電時間 4時間

寸法/電気仕様

サイズ Bluetoothモジュール 78.2mm x 70mm x 28mm リングスキャナ 50.8mm x 30.5mm x 30.5mm
重量 136g(バッテリー含む)

環境仕様

防塵防滴性能 IP54
動作温度 -20℃~50℃
保管温度 -20℃~60℃
湿度 0%~95%(結露なきこと)
衝撃 耐落下 1.5m×30回
ESD保護 空気放電 ±20kv  接触放電 ±8kv

安全規格

規格 CE, FCC-Part15, Telec, VCCI, EMC, RoHS
安全 IEC60825-1-Laser, IEC 62471:2006-LED, IEC 60950-1-CB

保証

  3年(バッテリー 1年)

DOWNLOAD
ダウンロード

ドキュメント

ファイル名 ダウンロード
8670 リングスキャナ クイックガイド ダウンロード
8670 リングスキャナ ユーザーズガイド ダウンロード

当サイトからダウンロードできるドキュメント/プログラムは弊社から出荷された製品にご利用いただけます。
弊社は環境方針に基づく環境保全の一環として、非過剰梱包(必要以上に紙類やメディアなどを添付しない)に取り組んでおります。

本サービスは、これらの対象製品の電子データをダウンロードしていただくサービスです。
全ての製品に対するサービスではございませんので、あらかじめご了承ください。

  • 特 徴
  • 仕 様
  • ダウンロード

MODEL NUMBER
型 番

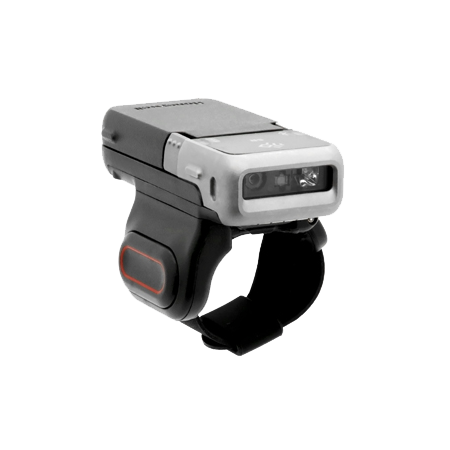

8670 Wireless Ring Scanner ウェアラブルスキャナ

8670 Wireless Ring Scanner
装着型2次元スキャナで作業効率が大幅に向上!

  • 1次元バーコード
  • 2次元バーコード
  • ソロモンOCR
  • OCR
  • バイブ
  • iOS接続可(HID)
  • Bluetooth
  • 3年保証
3年保証
型 番 仕 様
8670-2D-KIT
販売終了
2Dリングスキャナキット(本体・各種リング・バッテリ) (8670100RINGSCR)

オプション

RBATT-8670 充電池パック
RBATT-8670
充電池パック
型 番 仕 様
RBATT-8670 バッテリパック(50129434-001FRE)
CHGR-8670-8
販売終了
8連バッテリチャージャ(8650378CHARGER)
SM-OCR(※1) Solomon OCRデコーダ(賞味期限モード/汎用モード)
(※1)
8670-2D-KIT(本体)と同時発注をお願いします。
(※)
充電には、8連バッテリチャージャ(CHGR-8670-8)が必ず必要となります。
<

Bluetoothアクセスポイント

CBL-500-300-S00 ケーブル
CBL-500-300-S00
ケーブル
CBL-120-300-C00 ケーブル
CBL-120-300-C00
ケーブル
46-00525 ACアダプタ
46-00525
ACアダプタ
型 番 仕 様
AP-100BT-07N Bluetoothアクセスポイント Class 1(ケーブル別売)
CBL-500-300-S00 USBインターフェイスケーブル, 黒, タイプA, 3mストレート
CBL-120-300-C00 RS232Cインターフェイスケーブル (+/-12V信号), 黒, DB9メス, 3mコイル, DCジャック+9番ピン受電
46-00525 ACアダプタ, DC5V出力, MS/IS/190x

※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
