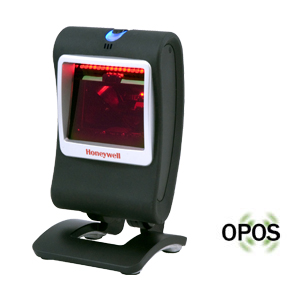

MS7580 Genesis
プレゼンテーションエリアイメージャ
|
![MODEL MS7580 Genesis プレゼンテーションエリアイメージャ[Honeywell]](../../photo/ic00.jpg) |
バーコード・二次元コードを360°確実に
読み取り(OCR読取オプション有り) |
|
高速移動読み取りに対応 |
|
携帯電話液晶読み取りに対応
チケットやクーポン読み取りに最適 |
|
最大7コードを一括読み取りし、指定順序・フォーマットでホストへ送信可能CodeSelect™ |
|
読み取りたいコードに照準を合わせて
からボタンを押して、読み取りを行う
Honeywell特許のCodeGate®を搭載 |
| |
 |
|
読取深度参考値
記号 |
ナローバー(NB) |
コード種類 |
A
|
0 13mm |
バーコード |
B |
0.19mm |
バーコード |
C |
0.26mm |
バーコード |
D |
0.33mm |
バーコード |
F |
0.25mm |
PDF |
G |
0.38mm |
QR
データマトリクス |
*)値は、参考値です。バーコードの品質や使用環境により、読取性能は異なりますので、ご注意ください。
|
仕様一覧
| 項目 |
仕様 |
| 読取方式 |
| エリアイメージセンサー |
832 x 504 ピクセルアレイ |
| 照明LED |
赤色 645nm +/-7.5nm |
| イメージ出力 |
BMP, TIFF, JPEG |
|
| 分解能 |
0.1mm (1D), 0.254mm(2D) |
| MRD 値 |
20% min.
|
| 移動読取 |
200cm/秒 (UPC 100%, 最適フォーカス位置) |
| 走査角度 |
46°(水平) 28°(垂直) |
| 読取角度 |
ピッチ角 70°, スキュー角 75° |
| 読取視野 |
51mm x 31mm @0mm
(読取ウィンドウ部)
184mm x 109mm @158mm
(*)読取フィールド参考図参照 |
| 読取深度 |
0mm〜158mm (NB=0.33mm)
(*)読取フィールド参考図参照 |
| 読取コード |
バーコード
コード39, インターリーブド25, コーダバー(NW7),
コード128, GS1-128, JAN/EAN/UPC,
GS1 DataBar, GS1 DataBar リミテッド,
二次元コ-ド
QR, PDF417, データマトリクス, マキシコード,
郵便カスタマバーコード, コンポジット, 他
OCR フォント(ライセンス必要)
OCR-A, OCR-B, E-13B MICR
|
| LEDインディケータ |
青色点灯 : 読取待機
白色点滅 : 読取成功
|
| インターフェイス |
USB インターフェイス(USB&COM)
DOS/V キーボードインターフェイス
RS232C インターフェイス
|
| 入力電圧 |
DC12V +/-0.25V |
| 消費電力 |
動作時 2.0W (167mA @ DC12V) 待機時 1.3W (109mA @ DC12V) |
| DC変圧 |
Class 2 : DC12V @ 1.25A |
| 動作温度 |
0℃〜+40℃
|
| 保管温度 |
-40℃〜+60℃ |
| 周囲湿度 |
0%〜95% 氷結・結露無し |
| 耐落下 |
高さ1.5m から自然落下後、動作に支障なし |
| 環境シールド |
防塵シールド済み |
| 耐外乱光 |
100,000 lux
|
| 外形寸法 |
80mm(L) x 83mm(W) x 150mm(H) |
| 重量 |
約340g (ケーブル除く) |
| EMC 規格 |
FCC Part 15, ICES-003, EN55022 Class B |
| 保証期間 |
2年間 |
|

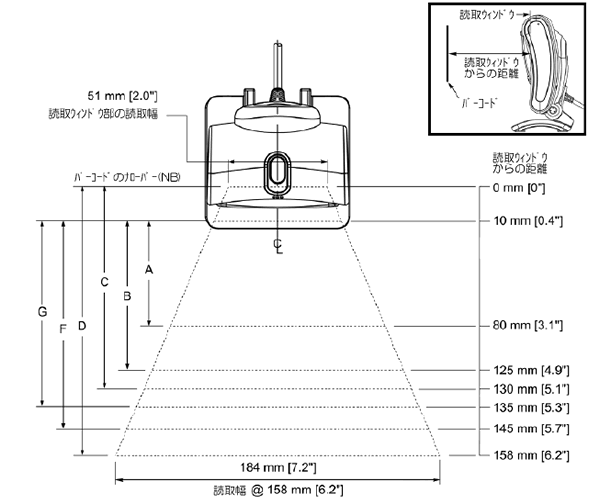

読取フィールド参考図
![MODEL MS7580 Genesis プレゼンテーションエリアイメージャ[Honeywell]｜ウェルコムデザイン 読取フィールド参考図](../../photo/ms7580/ms7580_field.gif) |
型番 |
仕様 |
MS7580-U(*1)
 |
プレゼンテーションエリアイメージャ, USB I/F, ACアダプタ付 |
MS7580-K
|
プレゼンテーションエリアイメージャ, DOS/VキーボードI/F, ACアダプタ付 |
MS7580-R
|
プレゼンテーションエリアイメージャ, RS232C I/F, ACアダプタ付 |
SW-OCR-7580 (*2)
|
OCR読取機能追加ライセンス,MS7580
|
| 46-00913 |
壁掛設置キット |
| (*1) |
USBキーボード(WINDOWS 98/2000/XP/Vista/7 32&64 対応)とUSBバーチャルCOM(WINDOWS
98/2000/XP対応)の両インターフェイスに対応しています。
|
| (*2) |
MS7580本体1台に、1ライセンス必要です。本体と一緒に、ご注文ください。 |
| (**) |
メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合はキーボードインターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOM
インターフェイスは動作が異なりますのでご注意ください。 |
|
|
